3.3 単波長データ収集
メイン画面のSchedule Tabをクリックして図 3‑3-1のような画面に切り替えます。BSSはジョブ単位で動作します。 画面左側の『Edit
Menu』の枠内にある『Append』ボタンでジョブを追加します。次にこのジョブを編集します。

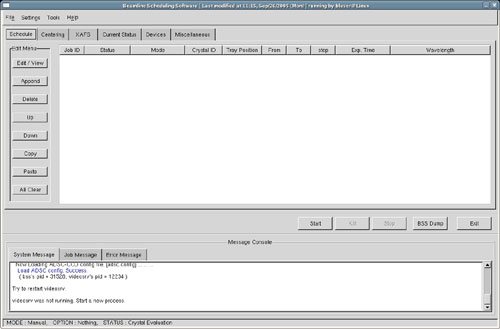

図 3-3-1 Schedule Tab
リスト内のジョブを選択し、『Edit / View』ボタンを押すか、リストされているジョブをダブルクリックしてEdit
Schedule Windowを開いて、ジョブの編集を行います。

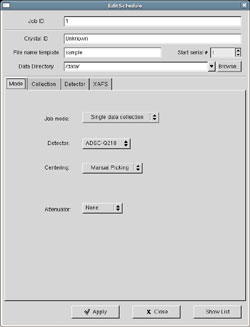

図 3-3-2 Edit Schedule Window, Mode Tab

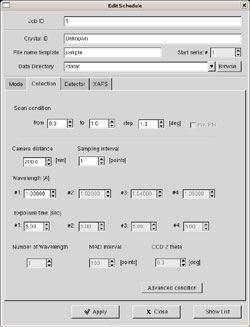

図 3-3-3 Edit Schedule Window, Collection Tab
表1 Single data collection時の編集項目
| 設定項目 | 設定内容 |
| 共通設定 | |
|
Sample Name |
データ測定の結果得られるイメージファイル名のテンプレート。 |
|
Data Directory |
イメージファイルを格納するディレクトリ（フォルダ）名。※１ |
| Mode Tab | |
| Job mode | Single data collectionを選択する。 |
| Detector | 使用する検出器を選択する。 |
| Centering | Noneを選択する。 |
| Collection Tab | |
| Scan from | データ収集の開始角度を入力する。※2 |
| Scan to | データ収集の終了角度を入力する。※2 |
| Scan step | ステップ角を入力する。 |
| Camera distance | カメラ長を設定する。 |
| Sampling Interval | イメージを何枚ごとに取得するかの値。 |
| Wavelength #1 | X線の波長を設定する。 |
| Exposure time #1 | 露光時間を設定する。 |
※１ ディレクトリについては/isilon以外に/image以下を指定して下さい。データファイル名については任意のものを指定して下さい。ただし、ここで入力する名前は、あくまでベース名です。正式にはこのベース名に、連番と拡張子を付随した形でデータファイルが得られます。
※2 ゴニオω軸のハードウェアリミットは、BL26B1の場合 −175°〜＋175°に設定されています。κ=0°の場合、ω=−125°〜＋125°以外の範囲では、回折イメージにκ軸の影が写ります。
BL26B2の場合 -360°〜＋360°に設定されています。
編集が終了したら『Apply』ボタンを押して変更を反映させます。この際、編集内容に誤りがあると警告ダイアログが出ます。警告の内容を確認し、問題となっている箇所を訂正して再び『Apply』ボタンを押して下さい。『Show
List』を押すと、今回測定する全データと測定にかかるおおよその時間が出ます。
警告ダイアログが出なければ、Edit Windowの『Close』ボタンでWindowを閉じます。Schedule
Tabのジョブのステータスが『Waiting』になります。
結晶チェック時、BSSのSTATUSは"Crystal Evaluation"で行ってください。
データ測定時、BSSのSTATUSは"Data Collection"へ変更してください。

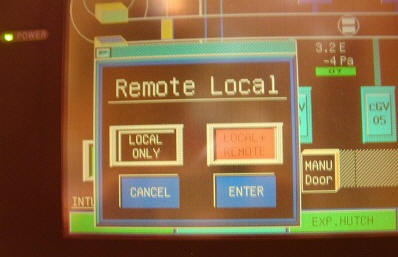

実験ハッチ操作パネル左下の"LOCAL ONRY"となっているボタンを押し、"LOCAL +REMOTE"へ変更してください。
BSSのSTATUSが"Data Collection"で、"LOCAL
+REMOTE"の場合、MBS、DSSをBSSからコントロールできるようになります。(測定終了後には、MBS、DSSを閉じます。また、ビームアボート時には、最入射後、自動で測定を再開します。)
メイン画面の『Start』ボタンを押せば自動測定がスタートします。ジョブのstatusがWaitingからProcessingに変化します。
BSSはリスト内に複数の実行可能（StatusがWaitingもしくはStopped）なジョブがある場合、続けて実行します。実行可能でないジョブは全てスキップします。途中で測定を中断する為には『Stop』ボタンを押して下さい。
